在這里我們首先闡述一下我們今天的主題，就是PCB設計對SMT貼片工藝這一塊有多重要。與我們之前分析過的內容聯系起來，不能發現在smt中絕大部分質量問題與前端工序的問題是直接相關的。就好比我們今天提出的“變形區域”的概念一樣。

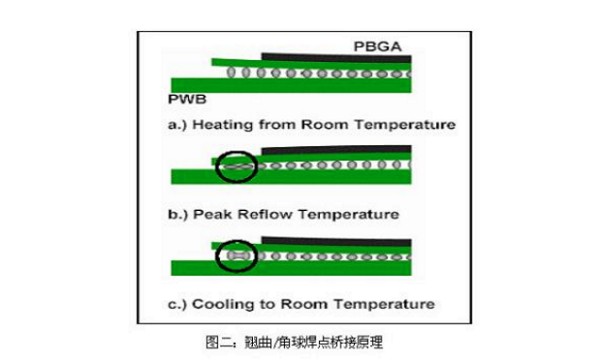

這里主要是針對PCB來講的。只要PCB底面出現彎曲或者不平的狀況，在安裝螺絲的過程中就有可能造成PCB彎曲。如果一個連續幾個螺釘都分布在一條線或相近的同一研究區域，那么PCB在螺釘?shù)陌惭b工作過程管理中會由于受到應力的反復作用而彎曲變形。我們把這個反復彎曲的區域稱為變形區。
如果貼片的過程中將片式電容、BGA、模塊進行電源等應力變化敏感元器件市場布局在變形區，那么一個焊點有可能沒有發生開裂或斷裂的情況。
本案例中的模塊電源焊點的斷裂就屬于此種情況
（1）避免將應力敏感元件放置在在pcb組裝過程中容易彎曲和變形的區域。
（2）裝配過程中使用底托工裝，將PCB安裝一個螺釘?shù)牡胤街?，避免在裝配時引起PCB彎曲。
（3）對焊點進行加固。
